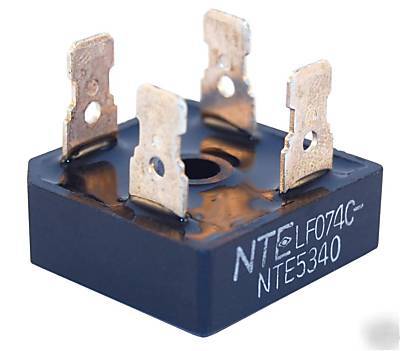

New bridge rectifer NTE5340 40 amp 200 volt nte
Electrical Characteristics Per Leg: (TA = +25 C, unless otherwise specified)
NTE5340 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200
Average Forward Current (TC = +55 C), IF (AV) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40A
Maximum Peak Surge Current (8.3ms), IFSM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300A
Maximum Instantaneous Forward Voltage Drop (IF = 20A, Note 1), VF . . . . . . . . . . . . . . . . . . . 1.2V
Maximum DC Reverse Current @ PRV, IR
TA = +25 C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 A
TA = +100 C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 A
Thermal Resistance (Total Bridge), R JC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2 C/W
Maximum Operating Temperature, Topr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +175 C
Storage Temperature Range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 to +175 C
Note 1. Pulse Width < 300 s, Duty Cycle < 2.0%
1.125 (28.57) Sq. 1.000 (25.4)
