> Sintocheck tv tuner tester - probador de sintonizadores
Sintocheck tv tuner tester - probador de sintonizadores
SINTOCheck it is an instrument that generates the codes of syntony which they require the digital tuners of TV commanded by microcontroller by means of the communication protocols between devices I2C (commonly calls PLL, or 2 Wire) and 3-Wire (also called varicap or 3 Wire), with the intention of momentarily replacing to the original microcontroller of the TV in observation in the function to give syntony commandos. This allows to verify the operation of tuners including without disassembling them of the chassis of the TV.
Also, using the feeding tensions that provide the own Tester, the signal tuned from the RF entrance will be able to be fed a tuner outside its original chassis, and to be given him signals of commando of syntony and AGC, visualizing on a monitor of TV of the same norm. SINTOCheck it verifies the correct operation of the types of two WIRE (2H) like those of three (3H), as much if they are mechanically united to the chassis of the TV like by outside the same one.
In order to use this instrument it will be needed a 17~18 VDC Adapter, a connection of RF (originating from an antenna, videocable or generator of patterns) and a TV or audio common monitor with entrances of and video.
Two forms are distinguished to prove tuners: being inserted in its chassis original, or loose, outside the TV of where they come.
Proving tuning inserted in its chassis
First identify successful connections that need to establish the model of tuner to test. To this end, a way of knowing is by looking at the legends of the screen printing plate of the chassis or TV, which in most cases have found what each pin is for the tuner, as shown in the following photo.
If the objective is to command the tuner externally but being inserted into the chassis, only used to tune the signals generated by the SINTOCheck through the wiring harness called SIGNALS Leaving without using the IF stage and the different foods on the instrument.
It will isolate the signals arriving at microcontroller TV tuner, desoldering, and cables are properly connected to the same tester tuner, guided by their individual names. Selecting TYPE tuner to command (2H or 3H) can light up the SINTOCheck. If one were unaware of what kind of tuner it could be determined by deduction simply by inspecting the legends on the board or chassis where it originated.
Pressing the switch ON will light the LED display indicating the default channel 02. Walking the line reaching Multichannel tested 68 different covers bands.

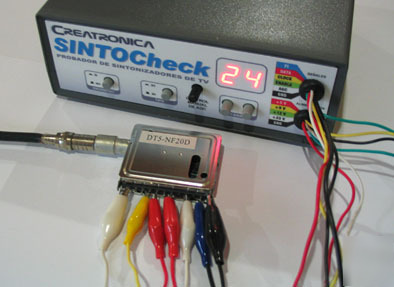

However, if it were desired to prove loose tuners, outside his chassis, there would not be greater disadvantage. Connecting the clamps crocodile of the mallet of cables of SIGNALS and FEEDING to the corresponding pins of the tuner, including the cable of GND to carcaza metallic of the same one, and leaving without connecting those that are not required, the device will be able to be excited as if it was in a TV chassis. Select the TYPE of tuner to command (2H or 3H) Before igniting the probador. The Manual of the User of the instrument provides valuable aid on the matter.
If it were ignored what type of tuner is, it would be possible to be proven types both (2H or 3H), without existing risk of damage to the instrument or the tuner.
Pressing the IGNITION switch , display of LEDs will be illuminated indicating by defect channel 02. Crossing with the bellboys CHANNEL - and CHANNEL + will prove the syntony of several channels arriving until the 68 thus to prove the different bands and really the answer of the tuner from the stimuli. Verify in the screen of the TV that registers the changes in the tuned signal.
If the observed signal has noise (rain or snow) or is unstable, the MANUAL CONTROL OF AGC in the front of the probador will be turned to obtain a signal of suitable level.
What frequency bands of TV cover
SINTOCheck it is adapted to prove tuning of TV in norms N and M (or they are the PAL or NTSC), for 6 channels of bandwidth MHz of, of use generalized in all America. He is not apt for the European standards.
The frequency bands that cover are:
What is obtained from the SINTOCheck
Of SINTOCheck the signals are obtained that the tuner under test when tunes suitably it is fed and when it has signals of RF presents in its entrance or connector of antenna.
SINTOCheck it provides signals standard of audio and video through his RCA connectors of EXIT, in the later part of the apparatus, and if they are acceptable, it will be able to conclude that the tuner works perfectly, acting therefore the probador as.
SINTOCheck it has everything what a TV tuner needs to work:
* it generates the 4 voltages typical of feeding: +5V, +9V, +12V and +33V
* it manually generates a variable voltage for the AGC entrance according to the type of chosen tuner
* it generates the syntony codes digital in 2 different communication protocols: I2C and 3-Wire
* it processes the signal of FI (intermediate frequency) originating of the tuner and it turns it signals of audio and video.
PROBADOR DE SINTONIZADORES DIGITALES DE TV
SINTOCheck es un instrumento que genera los c digos de sinton a que requieren los sintonizadores digitales de TV comandados por microcontroladores mediante los protocolos de comunicaci n entre dispositivos I2C (com nmente llamados PLL, o de 2 hilos) y 3-Wire (tambi n llamados varicap o de 3 hilos), con el objeto de reemplazar moment neamente al microcontrolador original del TV en observaci n en la funci n de dar comandos de sinton a. Esto permite verificar el funcionamiento de sintonizadores inclusive sin desmontarlos del chasis del TV.
Tambi n, utilizando las tensiones de alimentaci n que suministra el propio probador, se podr alimentar un sintonizador fuera de su chasis original, y darle se ales de comando de sinton a y AGC, visualizando la se al sintonizada desde la entrada de RF sobre un monitor de TV de la misma norma. El SINTOCheck verifica el correcto funcionamiento de los tipos de dos hilos (2H) como los de tres (3H), tanto si est n mec nicamente unidos al chasis del TV como por fuera del mismo.
Para utilizar este instrumento se necesitara una conexi n de RF (proveniente desde una antena, videocable o generador de patrones) y un TV o monitor com n con entradas de audio y video.
Se distinguen dos formas de probar sintonizadores: estando insertados en su chasis original, o sueltos, fuera del TV de donde provienen.
Probando sintonizadores insertados en su chasis
Primero se identifican las conexiones correctas que necesitar establecer seg n el modelo de sintonizador a probar. Para ello, una forma de conocerlas es observando las leyendas de la serigraf a del chasis o placa del TV, que en la mayor a de los casos tiene identificado a qu corresponde cada pin del sintonizador, como se observa en la siguiente foto.
Si el objetivo es comandar al sintonizador de manera externa pero estando insertado en su chasis, s lo se utilizan las se ales de sinton a generadas por el SINTOCheck a trav s del mazo de cables denominado SE ALES, dejando sin utilizar la etapa de FI y las diferentes alimentaciones inclu das en el instrumento.
Se aislar n las se ales que llegan del microcontrolador del TV al sintonizador, desold ndolas, y se conectar n adecuadamente los cables del probador a las mismas del sintonizador, gui ndose por sus respectivos nombres. Seleccionando el TIPO de sintonizador a comandar (2H 3H) podr encenderse el SINTOCheck. Si se ignorara de qu tipo de sintonizador se trata, se podr a determinar por deducci n simplemente inspeccionando las leyendas en la placa o chasis de donde proviene.
Al presionar el interruptor de ENCENDIDO se iluminar el display de LEDs indicando por defecto el canal 02. Recorriendo la sinton a de varios canales llegando hasta el 68 se prueban las diferentes bandas que cubre.
Probando sintonizadores sueltos
En cambio, si se deseara probar sintonizadores sueltos, fuera de sus chasis, no habr a mayor inconveniente. Conectando las pinzas cocodrilo del mazo de cables de SE ALES y de ALIMENTACION a los pines correspondientes del sintonizador, incluyendo el cable de GND a la carcaza met lica del mismo, y dejando sin conectar los que no se requieran, podr excitarse el dispositivo como si estuviese en un chasis de TV. Seleccione el TIPO de sintonizador a comandar (2H 3H) ANTES de encender el probador. El Manual del Usuario del instrumento proporciona valiosa ayuda al respecto.
Si se ignorara de qu tipo de sintonizador se trata, se podr a probar los dos tipos (2H 3H), sin existir riesgo de da o al instrumento o al sintonizador.
Presionando el interruptor de ENCENDIDO, se iluminar el display de LEDs indicando por defecto el canal 02. Recorriendo con los botones CANAL - y CANAL + se probar la sinton a de varios canales llegando hasta el 68 para as probar las diferentes bandas y en definitiva la respuesta del sintonizador a los est mulos. Verifique en la pantalla del TV que se registran los cambios en la se al sintonizada.
Si la se al observada tiene ruido (lluvia o nieve) o es inestable, se girar el CONTROL MANUAL DE AGC en el frente del probador para obtener una se al de nivel adecuado.
Para minimizar el riesgo de confusi n, los cables de se al y alimentaci n del SINTOCheck est n separados en dos grupos en el frente del instrumento: SE ALES en la parte superior y ALIMENTACION en la inferior, cada cable identificado por color seg n se indica en el mismo panel.
Qu bandas de frecuencias de TV cubre
El SINTOCheck es adecuado para probar sintonizadores de TV en normas N y M (ya sean PAL o NTSC), para canales de 6 MHz de ancho de banda, de uso generalizado en toda Am rica. No es apto para los est ndares europeos.
Las bandas de frecuencia que cubre son:
Del SINTOCheck se obtienen las se ales que sintoniza el sintonizador bajo prueba cuando es adecuadamente alimentado y cuando tiene se ales de RF presentes en su entrada o conector de antena.
El SINTOCheck proporciona se ales est ndar de audio y video a trav s de sus conectores RCA de SALIDA, en la parte posterior del aparato, y si son aceptables, podr concluirse que el sintonizador funciona perfectamente, cumpli ndose as la funci n de probador.
El SINTOCheck tiene todo lo que un sintonizador de TV necesita para funcionar:
* genera los 4 voltajes t picos de alimentaci n: +5V, +9V, +12V y +33V
* genera un voltaje variable manualmente para la entrada de AGC seg n el tipo de sintonizador elegido
* genera los c digos digitales de sinton a en 2 protocolos de comunicaci n diferentes: I2C y 3-Wire
* procesa la se al de FI (frecuencia intermedia) proveniente del sintonizador y la convierte en se ales de audio y video.
One (1) - Model SINTOCheck Tester
(Estimate 6-10 Days in Transit)
